Đáp ứng các tiêu chuẩn: EN ISO 6892, 7500-1 / ASTM A370

Giới thiệu

Công nghệ mới được sử dụng trong hệ thống thử nghiệm này dựa trên cơ sở các ứng dụng của máy tính, điều này cho phép đưa ra một khái niệm hoàn toàn mới trong thử nghiệm với vật liệu thép.

Bỏ qua tất cả các thiết bị điều khiển cũ với các núm vặn và các công tắc, Hệ thống sử dụng công nghệ mới nhất, cung cấp hệ thống điều khiển thuỷ lực vòng lặp (có tín hiệu hồi tiếp trong điều khiển) và thân thiện với người vận hành. Tất cả các chức năng điều khiển đều được quản lý thông qua bàn phím và chuột.

Khung tải của máy về cơ bản khác rất xa các thế hệ máy truyền thống. Quá trình thiết kế khung tải, các phương pháp mới được đưa vào và quá trình vận hành máy rất đơn giản. Phần mềm tinh tế bao gồm một loạt các chương trình, không những chỉ cho thử kéo mà còn thử uốn và nén cho thép, thử uốn và nén cho bê tông, và đáp ứng được tất cả thông số kỹ thuật mà tiêu chuẩn Châu Âu (EN) quy định.

Mô tả chung

Khung máy, pistom/ xylanh, load cell điện tử

• Bộ đế bằng thép vững chắc, giữ bộ gá kẹp dưới.
• Piston/xylanh được gắn ở phía trên của khung tải. Piston kết hợp với loadcell điện tử.
• Phần khung di chuyển bao gồm 4 cột thép chịu lực, ở phía trên cùng được gắn trực tiếp vào piston, ở giữa gắn các tấm nén và  phía dưới được gắn với bộ gá kẹp phía trên.
• Khoảng trống dọc trục của hệ thống này là 400mm, có thể điều chỉnh với bước 50mm.
• Quá trình đóng mở gá kẹp và điều chỉnh khoảng cách dọc trục của 2 bộ má kẹp trên, dưới sử dụng hệ thống 2 xilanh thuỷ lực phụ độc lập nhau, và 2 xilanh này được điều khiển bởi nút bấm trên bảng điều khiển. Đặc tính duy nhất này làm cho máy hoạt động cực kỳ đơn giản và chỉ cần 1 người vận hành tiến hành quá trình thử nghiệm trong thời gian ngắn.
• Quá trình dịch chuyển của đầu piston được điều khiển bởi một bộ encoder 2 chiều.

Các bộ má kẹp

• Ba bộ má kẹp sẽ được cung cấp kèm theo máy để thực hiện phép thử kéo cho các mẫu thép tròn và tấm.
• 2 tấm đệm cho má kẹp được cung cấp kèm theo máy để cung cấp tăng cường một cách tối đa khả năng giữ chặt mẫu với mọi loại kích thước trong quá trình kiểm tra.

Khả năng đảm bảo an toàn

• Khóa bảo vệ chống quá áp lực sẽ tự động dừng máy trong trường hợp áp lực dầu trong hệ thống vượt quá ngưỡng cho phép
• Khoá bảo vệ hành trình đảm bảo cho phần khung chuyển động trong phạm vi cho phép
• Đặc tính đảm bảo an toàn cho hệ thống bằng phần mềm, phần mềm điều khiển sẽ dừng máy khi đạt tới tải tối đa

Bảng điều khiển

Phần phía dưới được gắn vào hệ thống thuỷ lực, bao gồm

• Bơm thuỷ lực
• Van tỷ lệ
• Van thuỷ lực
• Bộ trao đổi nhiệt điều khiển nhiệt độ của dầu
• Bình dầu

Phần cứng

Phần phía trên được gắn với phần cứng bao gồm các bảng mạch điện tử để điều khiển tất cả các chức năng của máy, thông số kỹ thuật như sau:

• Bộ chuyển đổi tương tự/số A/D có độ phân giải 1/20000
• 4 tín hiệu đầu ra cho các van điện tử
• Tín hiệu analog để điều khiển tải và biến dạng: 12 bit
• Tín hiệu đầu vào cho bộ load cell

Phần mềm

Thiết bị được sử dụng theo cả 2 chế độ tự động và bằng tay, thực hiện được một số các phương pháp kiểm tra sau:

• Thử kéo cho thép và thép dự ứng lực: đáp ứng tiêu chuẩn EN 10002 và ASTM A370
• Thử kéo thông thường, thử uốn cho thép (đáp ứng cho cả tiêu chuẩn châu Âu và tiêu chuẩn Mỹ): Đáp ứng tiêu chuẩn UNI 559, 564 và ASTM E290
• Thử nén cho thép: Đáp ứng tiêu chuẩn UNI 558
• Thử uốn cho bê tông: Đáp ứng tiêu chuẩn EN 12390-5
• Thử nén cho các mẫu bê tông: Đáp ứng tiêu chuẩn EN12390-3

Tuỳ thuộc vào phương pháp thử sẽ có các phụ kiện tương ứng (tuỳ theo yêu cầu), khi đó mẫu sẽ được đặt vào máy, các dữ liệu về mẫu được đưa vào, quá trình kiểm tra sẽ được tiến hành tự động chỉ bằng bộ nút bấm. Sau đó cho phép in ra các kết quả hoặc lưu giữ lại.

Các thiết bị tiêu chuẩn

Máy được cung cấp kèm với:

• 3 bộ gá kẹp cho các mẫu thép tròn có đường kính tới f40mm và các mẫu thép lá có độ rộng là 70mm và chiều dày là 35mm. Cùng với 2 bộ đệm cho má kẹp.
• 1 bộ bulông để định vị máy xuống nền.
• 1 bộ cờ lê vặn ốc.
• 1 hướng dẫn sử dụng.
• Một bộ máy tính và máy in màu cùng với phần mềm (chuyên dụng cho hệ thống này)

Model GOLIATH bao gồm 2 dòng máy

• Code: 70-C0807/C Máy thử nghiệm đa năng được điều khiển bằng máy tính, thử kéo tới 600 kN và thử nén tới 200 kN, cung cấp kèm theo bộ má kẹp tiêu chuẩn, máy tính, máy in và phần mềm chuyên dụng.

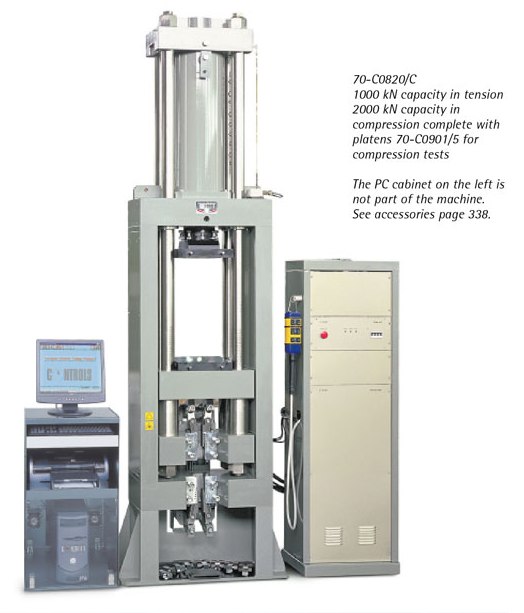

• Code: 70-C0820/C Máy thử nghiệm đa năng được điều khiển bằng máy tính, thử kéo tới 1000 kN và thử nén tới 2000 kN, cung cấp kèm theo bộ má kẹp tiêu chuẩn, máy tính, máy in và phần mềm chuyên dụng.
