Đáp ứng các tiêu chuẩn: EN 12504-4 / ASTM C597

CÁC ĐẶC TÍNH CHÍNH

• Để kiểm tra NDT độ đồng nhất của bê tông và xác định Module đàn hồi động (Ed)
• Thiết kế nhỏgọn, tiện dụng
• Khối lượng nhẹ dễ xách tay
• Hoạt động bằng pin
• Màn hình kỹ thuật số kích thước lớn 128x64 điểm ảnh
• Hiệu chuẩn kỹ thuật số
• Hiệu suất đầu tư cao

MÔ TẢ CHUNG

Giới thiệu

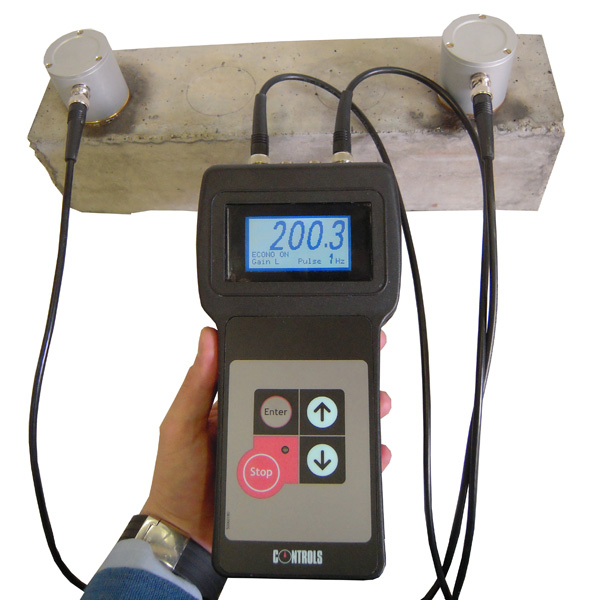

Thiết bị Siêu âm bê tông 58-E4800 được sử dụng để kiểm tra chất lượng và giám định bê tông. Thiết bị đo thời gian truyền xung siêu âm xuyên qua kết cấu bê tông để giám định các lớp bê tông mới/cũ, các tấm bản bê tông, cột, tường, các khu vực bê tông bị hư hại do cháy, các dầm bê tông đúc sẵn, bê tông ứng suất trước, các trụ và các kết cấu bê tông khác.
Khi kết hợp với máy hiện sóng (Oscilloscope), thiết bị có thể xác định các khu vực rỗ tổ ong, các khoang trống, vết nứt và các điều kiện không đồng nhất khác của bê tông.

Mô tả

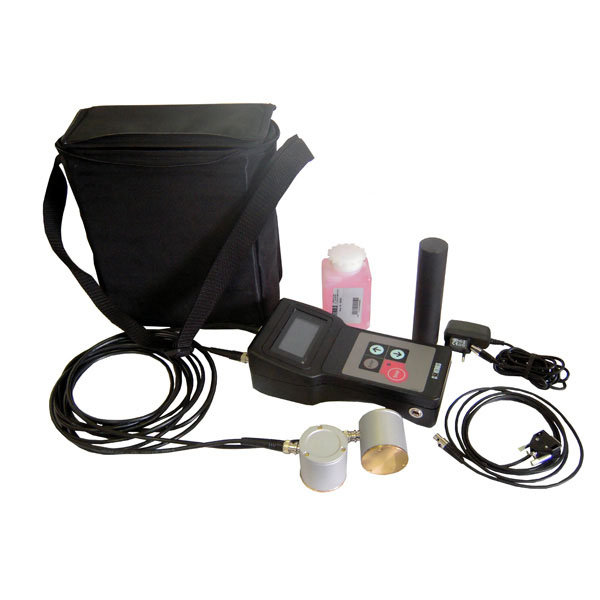

Đây là thiết bị cầm tay, hoạt động bằng pin, có bộ vi xử lý, được cung cấp cùng với 2 đầu đo siêu âm 54kHz (đầu phát và đầu thu), thanh chuẩn vận tốc, 250ml keo tiếp xúc siêu âm, tài liệu HDSD và vali bảo quản.
Thiết bị cũng có thể sử dụng với các loại đầu đo có tần số khác. Xin tham khảo phần Phụ kiện.

Lưu ý: Controls còn cung cấp thiết bị Phân tích siêu âm bê tông PULSONIC. Thiết bị PULSONIC được tích hợp sẵn máy hiện sóng, phù hợp để xác định Module đàn hồi động, đo độ suy giảm năng lượng của sóng truyền trong bê tông, phân tích phổ bằng phương pháp FFT, xác định cường độ bê tông bằng cách kết hợp với chỉ số bật nảy ở chế độ SonReb.

THÔNG TIN ĐẶT HÀNG

58-E4800 Thiết bị siêu âm bê tông

PHỤ KIỆN

58-E0046/30  Đầu đo siêu âm 24kHz (1 cái)
58-E0046/33  Đầu đo siêu âm 150kHz (1 cái)
82-P0172/B Máy in 24 cột, hoạt động bằng pin nạp. Bao gồm bộ nạp pin. Điện áp 110-230V/50Hz/1ph.
82-P0172/1 Cáp nối máy in

PHỤ KIỆN DỰ PHÒNG

58-E004800/P
Đầu đo kiểu áp điện cho máy siêu âm bê tông. Tần số danh nghĩa 50kHz. Có thể sử dụng làm đầu thu hoặc đầu phát siêu âm. Kèm cáp nối đồng trục và đầu nối kiểu BNC.

58-E0046/3
Chai keo tiếp xúc siêu âm 250ml.

• Bộ vi xử lý tích hợp
• Hoạt động bằng pin sạc 2400mAh
• Có thể hoạt động liên tục 14 giờ với chế độ phát xung 1 xung/giây
• Giao diện RS 232 kết nối máy in hoặc máy tính
• Có cổng kết nối với máy hiện sóng
• Thang đo thời gian truyền xung           : 0.1 tới 1999.9 µs
• Tần số phát xung                                  : 1, 2 ,5 hay 10 xung/giây
• Độ phân giải                                         : 0.1 µs
• Điện áp xung phát                                : 1200V
• Tần số siêu âm                                     : từ 24 tới 150kHz
• Trở kháng vào                                       : 1 MOhm
• Khối lượng máy                                    : 0.5kg
• Khối lượng toàn bộ                              : 2.3kg
