CÁC ĐẶC TÍNH CHÍNH
Thực hiện thí nghiệm siêu âm cọc khoan nhồi thông qua 3 trống cáp điều khiển bằng điện và 3 đầu đo siêu âm thu/thả đồng thời trong các ống siêu âm với vận tốc được điều khiển từ thiết bị.
MÔ TẢ CHUNG
Chiếu sóng trong các lỗ siêu âm là phương pháp phân tích các cọc móng bê tông của công trình, cho phép thu được kết quả có độ chính xác và độ phân giải cao. Một sóng siêu âm sẽ được truyền từ đầu phát tới đầu thu trong khi các đầu thu phát được dịch chuyển tự động suốt chiều dài cọc (trong các ống siêu âm đã được đặt sẵn ngay từ khi đổ bê tông). Tốc độ và năng lượng của sóng âm bị ảnh hưởng rất mạnh bởi chất lượng xi măng. Do đó, có thể đánh giá và lập ra mặt cắt đại diện 2D hay 3D của cọc bê tông.
Thiết bị 58-E4600/C là thiết bị đồng bộ và tiên tiến để khảo sát cấu trúc bê tông bằng phương pháp NDT. Hệ thống gồm một bộ điều khiển trung tâm hoạt động bằng máy tính công nghiệp với kích thước nhỏ gọn, nối với các đầu đo (tùy thuộc loại thử nghiệm) để đo siêu âm tiếp xúc trực tiếp hay thu thả bằng trống cáp điều khiển điện tử các đầu đo có năng lượng dâm xuyên lớn để khảo sát các cọc móng bê tông. Thiết bị điều khiển trung tâm tích hợp thiết bị phát siêu âm với 3 kênh và 2 mức năng lượng và các bộ phận điện tử điều khiển thu thả các đầu đo, thu ghi dữ liệu vào bộ nhớ trong hoặc thẻ nhớ ngoài kiểu USB.
Nhờ phần mềm thân thiện với người sử dụng, tất cả các chức năng được lựa chọn và thiết lập qua các menu thông qua bàn phím cảm ứng trên màn hình LCD 10.4”.
Khi lắp các đầu đo siêu âm kiểu tiếp xúc trực tiếp (được cấp kèm theo máy), có thể sử để đo siêu âm các kết cấu, mẫu bê tông, đá hoặc vật liệu xây dựng khác như một máy siêu âm bê tông thông thường.
Nhờ có màn hình hiển thị màu, có thể quan sát và diễn giải dữ liệu thu được một cách nhanh chóng và dễ dàng.
Ở chế độ phân tích trực tiếp, mỗi xung phát ra từ máy phát sẽ được quan sát đầy đủ và sau đó có thể thay đổi các thông số để quan sát thuận lợi hơn sự truyền xung siêu âm và khả năng xuất hiện các khuyết tật trong cấu kiện.
Với 3 đầu đo hoạt động tự động đồng thời, thiết bị cho phép tiết kiệm tới 1/3 thời gian dành cho việc chiếu sóng do cùng trong một lần thu thả đầu đo sẽ thu được 3 mặt cắt tương đối (với điều kiện cọc có đủ ít nhất 3 ống đo siêu âm đặt từ trước). Hệ thống sẽ tự động thực hiện toàn bộ chu trình thử nghiệm trong điều kiện các đầu đo được gióng thẳng với nhau trong suốt quá trình thu thả trong các ống siêu âm. Dữ liệu thu được từ mỗi lần phát xung sẽ được hiển thị trên màn hình theo thời gian thực cho phép quan sát trực tiếp các khuyết tật trong cấu kiện được khảo sát. Qui trình khảo sát với 2 hay 3 kênh được quản lý bởi bộ điều khiển trung tâm ở chế độ tự động. Thao tác duy nhất cần người sử dụng thực hiện là định vị bộ mã hóa đọc vị trí đầu đo trên đầu ống đo siêu âm và gióng thẳng các đầu đo vào đúng vị trí tại đầu ống. Khi thao tác này hoàn thành, dữ liệu sẽ bắt đầu được thu bằng cách nhấn nút khởi động đo. Dữ liệu sẽ được ghi lại tự động. Có thể kiểm tra dữ liệu thu được để đánh giá tình trạng cọc theo thời gian thực. Có thể in trực tiếp kết quả kiểm tra bao gồm cả thông tin về các đầu đo ngay tại hiện trường.

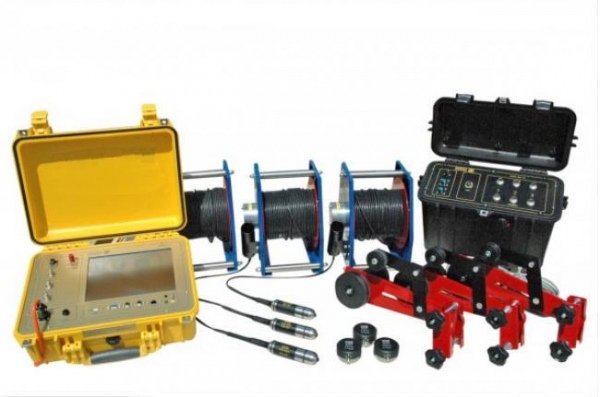

THÔNG TIN ĐẶT HÀNG
58-E4600/C
Thiết bị siêu âm cọc bê tông 3 kênh và siêu âm bê tông. Đồng bộ với:
- 02 đầu đo tiếp xúc 50kHz
- Pin và bộ nạp pin
- 03 trống cáp chạy điện với 60m cáp
- 03 đầu đo siêu âm trong ống siêu âm
- 03 bộ giải mã
- 01 phần mềm
- 01 thẻ nhớ USB 4GB
- 04 Hộp đựng thiết bị
- 01 mẫu chuẩn bằng chất dẻo
- 500g chất keo siêu âm
NÂNG CẤP
Thiết bị có thể nâng cấp để thực hiện thử nghiệm P.I.T.
