Kính hiển vi soi nổi Nikon ECLIPSE SMZ25/SMZ18: Giải pháp đột phá trong nghiên cứu phôi và sinh học phát triển

Trong kỷ nguyên nghiên cứu sinh học hiện đại, các nhà nghiên cứu ngày càng cần những hệ thống hình ảnh tiên tiến có khả năng kết nối những phát hiện ở cấp độ phân tử với các cấu trúc mô và cơ thể trên cùng một nền tảng. Kính hiển vi soi nổi Nikon ECLIPSE SMZ25/SMZ18 chính là giải pháp quang học đột phá, đáp ứng trọn vẹn yêu cầu khắt khe này nhờ dải thu phóng siêu rộng, độ phân giải đỉnh cao và hiệu suất huỳnh quang vượt trội.

Hãy cùng khám phá chi tiết các tính năng vượt trội giúp hệ thống Nikon ECLIPSE SMZ25/SMZ18 định hình lại tiêu chuẩn hình ảnh trong các phòng thí nghiệm cao cấp.

CÁC TÍNH NĂNG CHÍNH

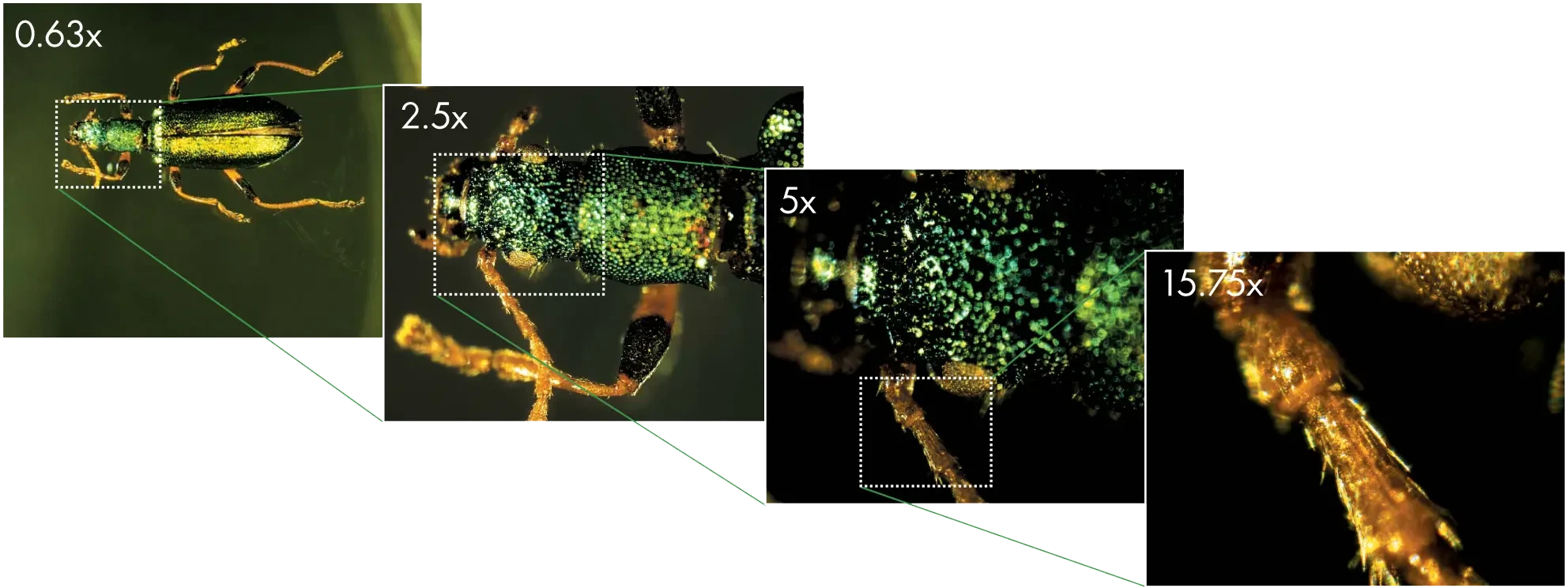

Phạm vi thu phóng lớn cho phép chụp ảnh macro đến micro với độ phân giải cao

Hệ thống quang học tiên tiến mang tên Perfect Zoom System cho phép đạt được tỷ lệ thu phóng 25:1 (phạm vi thu phóng: 0,63X - 15,75X). Ngay cả với vật kính 1X, SMZ25 vẫn thu được toàn bộ đĩa 35mm và đồng thời cung cấp các chi tiết hiển vi.

Hệ thống thu phóng hoàn hảo của Nikon mang đến sức mạnh và tính linh hoạt vượt trội cho việc chụp ảnh

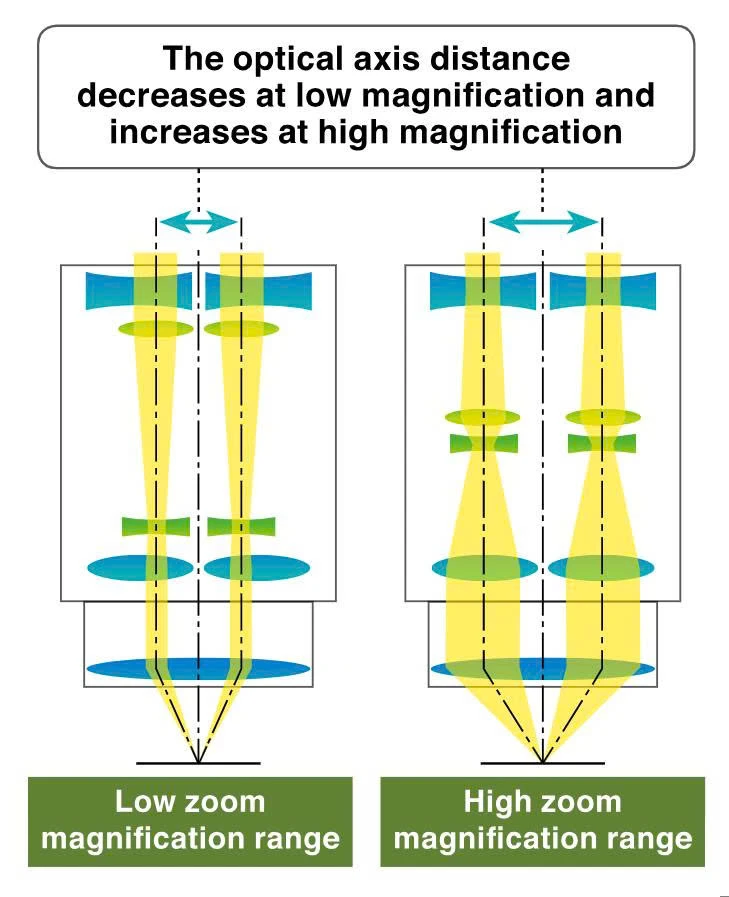

Một bước đột phá trong thiết kế kính hiển vi soi nổi, Hệ thống Thu phóng Hoàn hảo (Perfect Zoom System) tự động thay đổi khoảng cách giữa hai trục quang học khi hệ số thu phóng thay đổi. Sự thay đổi khoảng cách trục quang học này cho phép tối đa hóa lượng ánh sáng đi vào hệ thống quang học ở mọi độ phóng đại. Kết quả là phạm vi thu phóng lớn không bị ảnh hưởng, độ phân giải cao ở cả hai đường nhìn và độ lệch tối thiểu trên toàn bộ phạm vi thu phóng. Hơn nữa, bước đột phá trong thiết kế quang học này cho phép tất cả các tính năng mong muốn này được tích hợp trong một thân máy thu phóng nhỏ gọn, tạo ra một thiết kế dụng cụ tiện dụng.

Phạm vi thu phóng tuyệt vời và độ phân giải cao

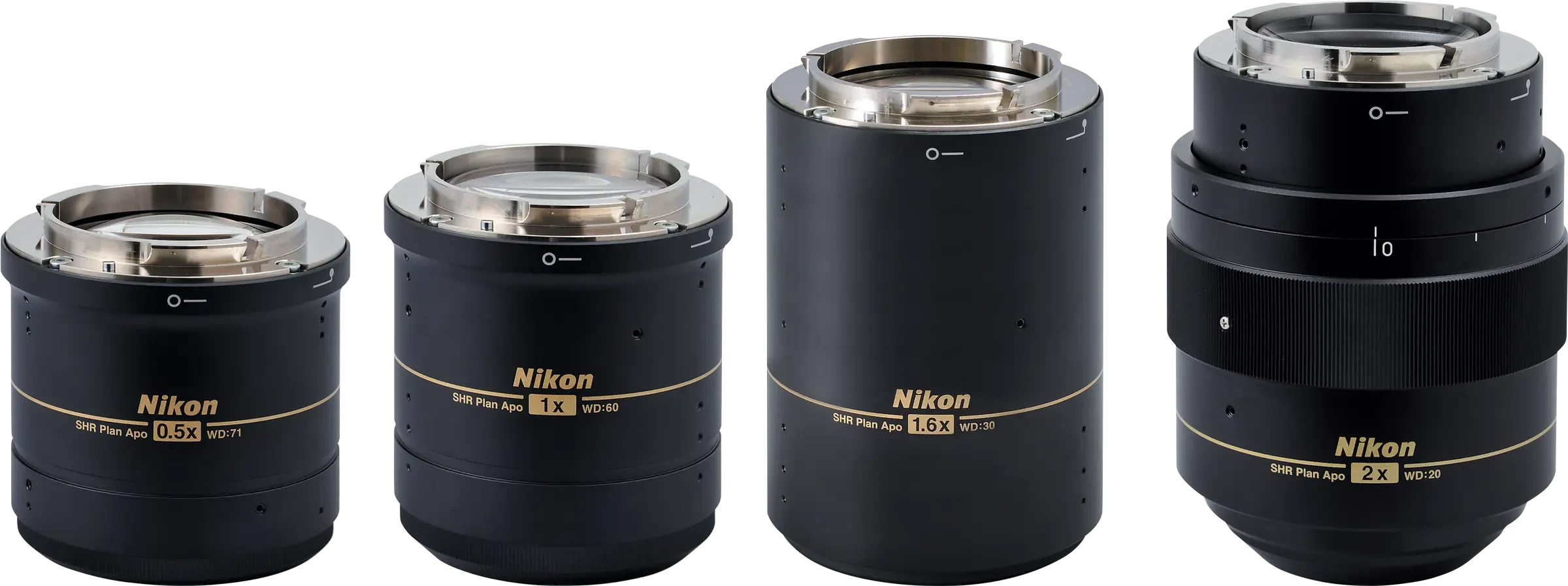

Vật kính dòng SHR Plan Apo cung cấp độ phân giải cao 1100LP/mm (giá trị quan sát được, sử dụng SHR Plan Apo 2X ở mức zoom tối đa), cho hình ảnh rực rỡ với màu sắc chân thực.

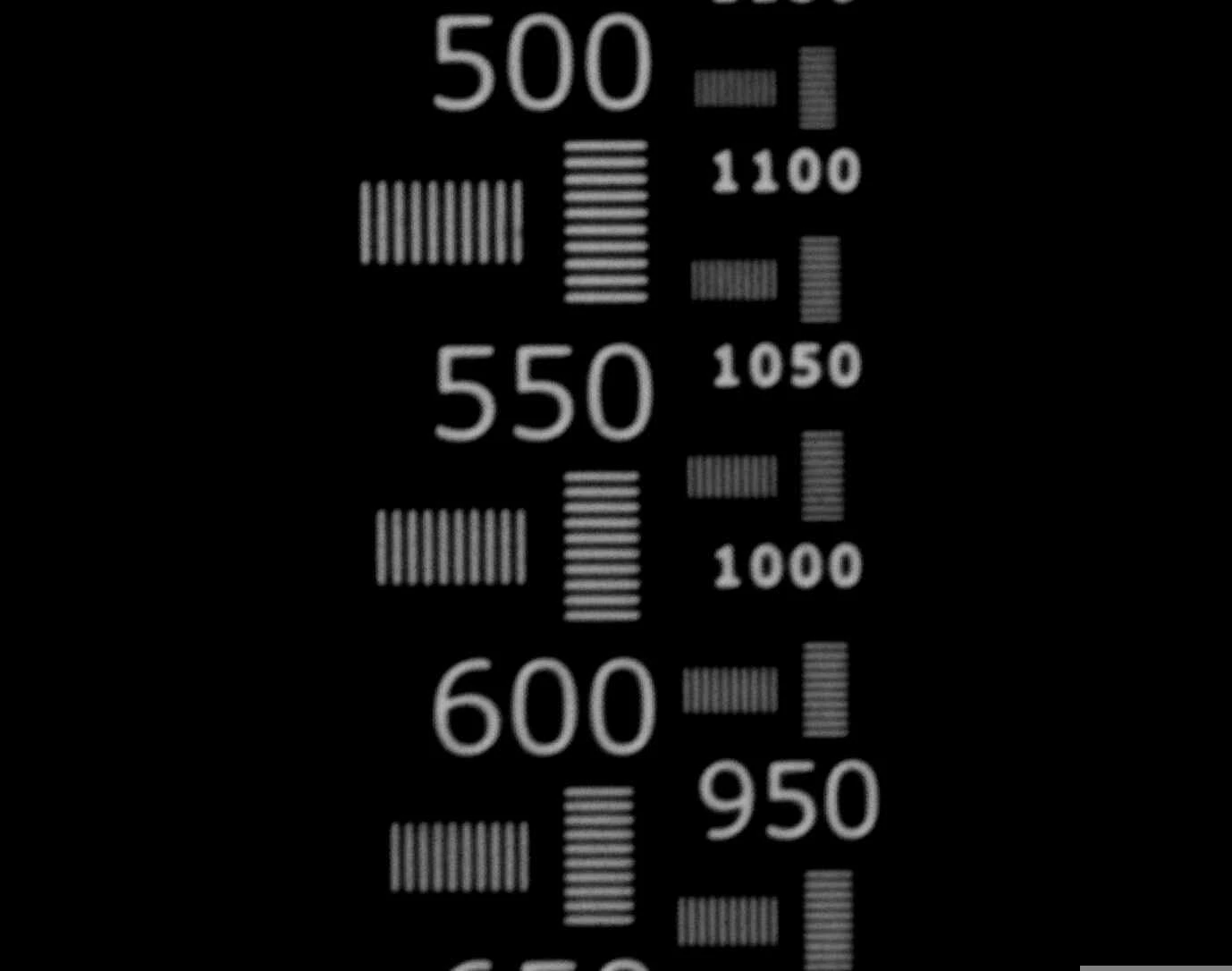

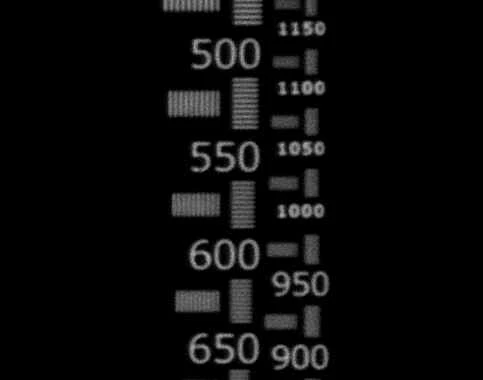

So sánh độ phân giải và hiện tượng quang sai màu theo biểu đồ độ phân giải

SMZ25 (trái) và các dòng kính thông thường (phải)

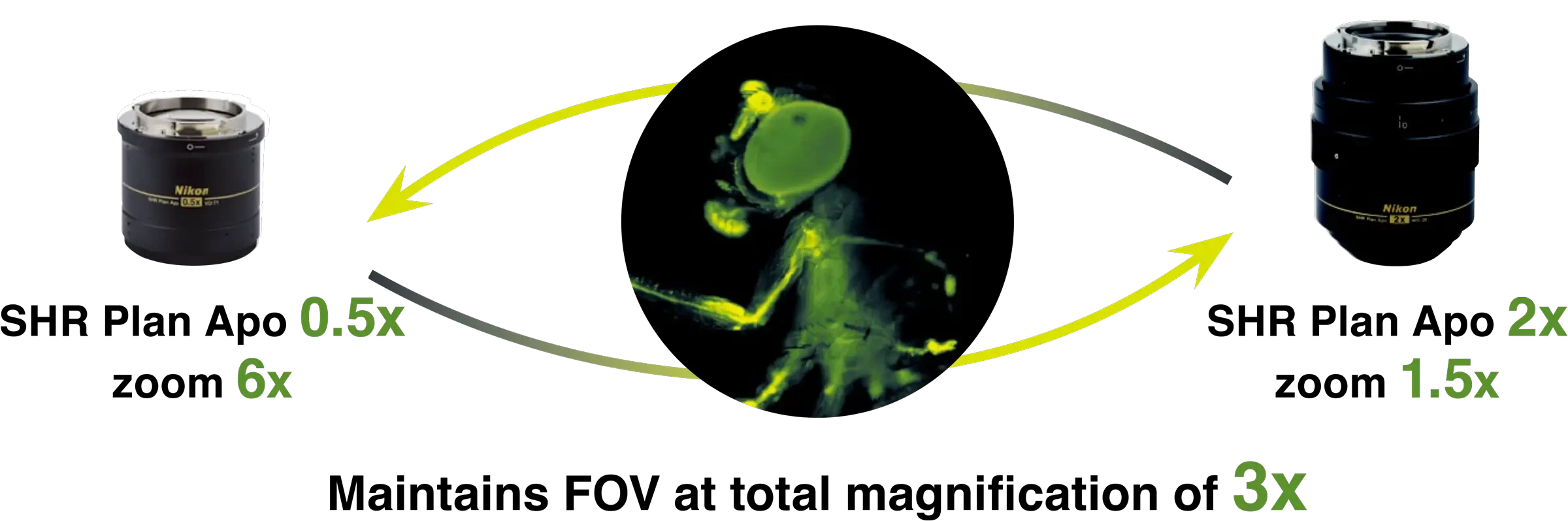

Chức năng Auto Link Zoom (ALZ) trên SMZ25 hỗ trợ xem liền mạch ở các tỷ lệ khác nhau.

ALZ tự động điều chỉnh hệ số thu phóng để duy trì cùng trường nhìn khi chuyển đổi ống kính mục tiêu. Chức năng này cho phép chuyển đổi liền mạch giữa chụp ảnh toàn bộ sinh vật ở độ phóng đại thấp và chụp ảnh chi tiết ở độ phóng đại cao.

Độ sáng được tăng cường và chiếu sáng đồng đều trong phạm vi độ phóng đại thấp

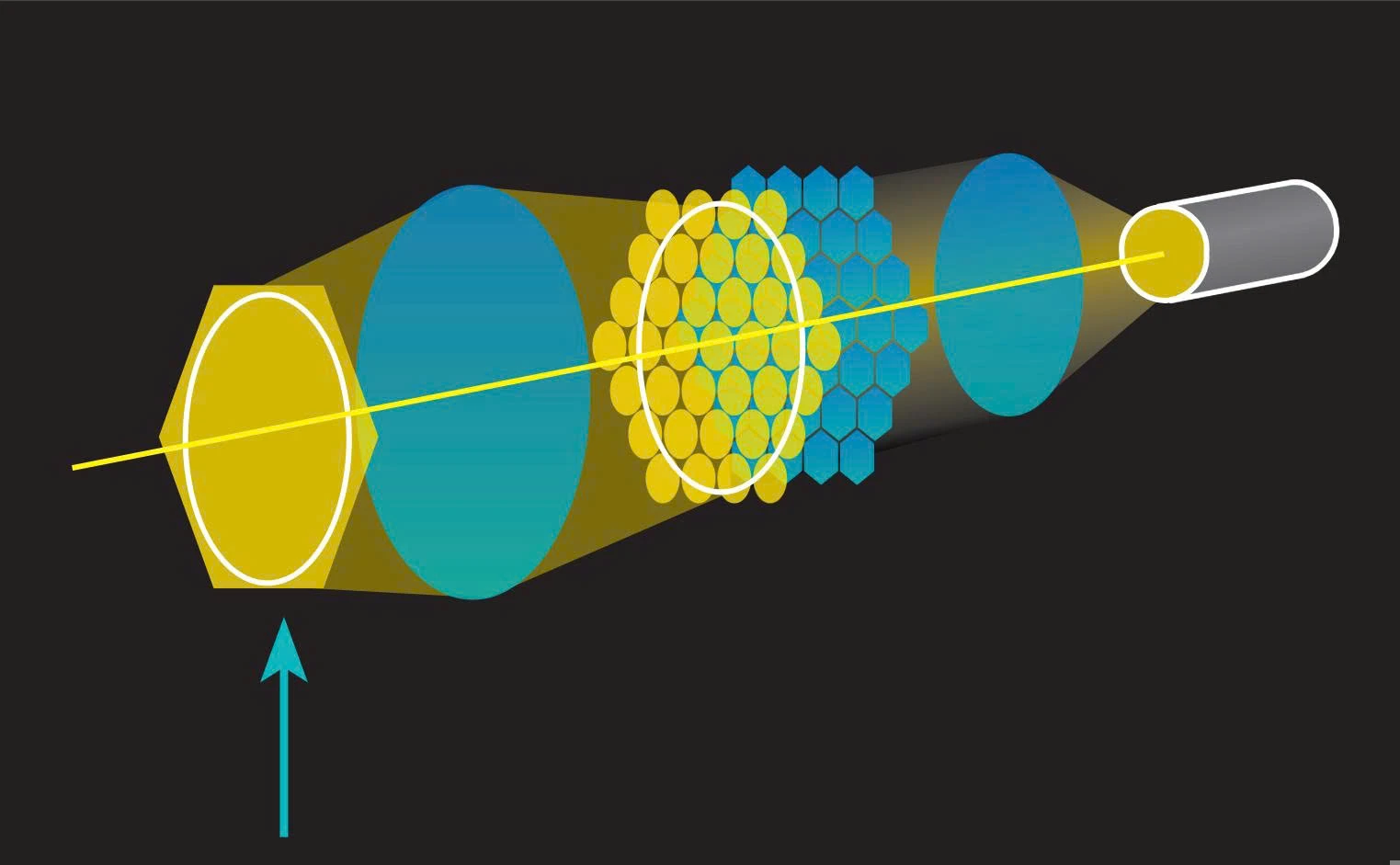

Dòng SMZ25 là kính hiển vi soi nổi đầu tiên trên thế giới sử dụng thấu kính mắt ruồi trên bộ phận gắn huỳnh quang phản xạ. Thiết kế cải tiến này đảm bảo ánh sáng mạnh và đồng đều ngay cả ở độ phóng đại thấp, mang lại độ sáng đồng nhất không bị ảnh hưởng trên một trường nhìn rộng.

Bộ phận gắn huỳnh quang phản xạ mới với thấu kính mắt ruồi giúp chiếu sáng đồng đều toàn bộ trường nhìn.

Tỷ lệ tín hiệu trên nhiễu (S/N) được cải thiện và hình ảnh huỳnh quang rõ nét nhờ hệ thống quang học được nâng cấp.

Hệ thống quang học mới được Nikon phát triển mang lại sự cải thiện đáng kể về tỷ lệ tín hiệu trên nhiễu (S/N) ngay cả ở độ phóng đại cao. Tỷ lệ S/N được cải thiện này giúp thu được các tín hiệu huỳnh quang yếu và các sự kiện nhạy sáng như phân chia tế bào, điều khó thực hiện với kính hiển vi soi nổi thông thường.

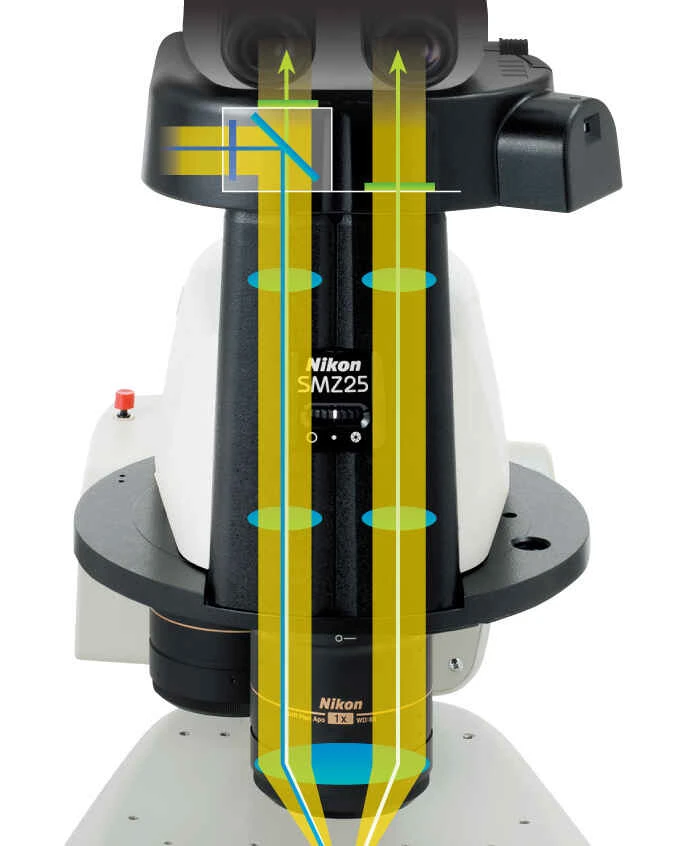

Thân kính zoom với những cải tiến đáng kể về hiệu năng quang học.

Nikon đã thành công trong việc cải thiện tín hiệu và giảm nhiễu trong ảnh huỳnh quang bằng cách sử dụng thấu kính có bước sóng ngắn và độ truyền dẫn cao. Kết hợp với bộ phận gắn huỳnh quang phản xạ cải tiến, SMZ18/25 có khả năng phát hiện tín hiệu phát xạ tốt hơn so với các kính hiển vi soi nổi huỳnh quang thông thường.

Chụp ảnh kỹ thuật số

Dễ dàng thu thập thông tin bạn cần, chẳng hạn như vị trí trục Z, hệ số phóng đại, thấu kính vật kính, khối lọc và độ sáng đường kính đèn LED bằng cách sử dụng dòng sản phẩm Digital Sight và NIS-Elements cùng với kính hiển vi.

Phần mềm xử lý hình ảnh NIS-Elements

Một phần mềm cho tất cả các hệ thống: NIS-Elements , phần mềm xử lý hình ảnh đa nền tảng hàng đầu của Nikon, cũng có thể được sử dụng với các hệ thống kính hiển vi soi nổi mới nhất của Nikon là SMZ25 và SMZ18. NIS-Elements cho phép thực hiện nhiều khả năng xử lý hình ảnh kỹ thuật số tiên tiến.

Đa kênh (đa màu)

Nhiều kênh huỳnh quang có thể được thu nhận cùng với các phương pháp tạo ảnh khác như OCC hoặc trường sáng.

Hình ảnh được chụp với các màu huỳnh quang riêng biệt và hình ảnh được chồng tất cả màu sắc.

Hình ảnh các tế bào riêng lẻ được phân giải trong phôi ruồi giấm sống biểu hiện GFP và mCherry (Sử dụng SHR Plan Apo 2X ở độ phóng đại 8X với SMZ25).
Hình ảnh do Max V. Staller, Ph.D., Clarissa Scholes và Angela DePace, Ph.D., Trường Y Harvard cung cấp.

Tua nhanh

Dễ dàng thiết lập thí nghiệm chụp ảnh tua nhanh thời gian với NIS-Elements .

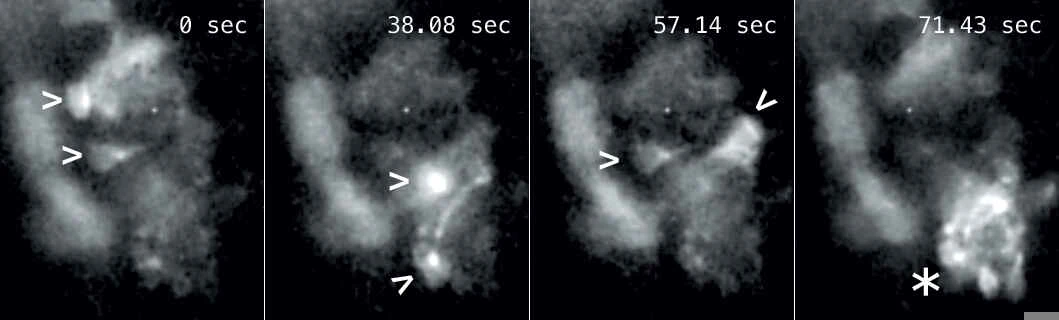

Hình ảnh tua nhanh thời gian của các tế bào thần kinh biểu hiện GCaMP bên trong một con cá ngựa vằn sống cho thấy các tế bào thần kinh riêng lẻ phát xung ở các thời điểm khác nhau (mũi tên). Khung hình cuối cùng cho thấy toàn bộ một cụm tế bào thần kinh phát xung (dấu sao).

(Sử dụng SHR Plan Apo 2X ở độ phóng đại 9X với SMZ25 và đầu camera DS-Qi1)
Hình ảnh do Tiến sĩ Joe Fetcho, Đại học Cornell cung cấp.

Độ sâu trường ảnh mở rộng (EDF)

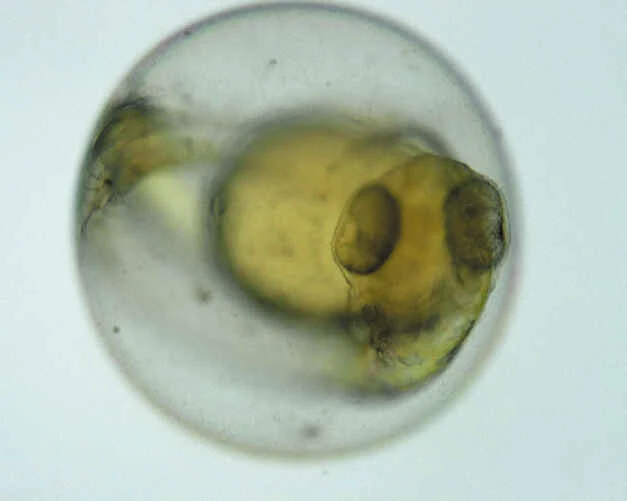

Chụp nhiều ảnh độ phân giải cao ở các độ sâu trường ảnh khác nhau để tạo ra một ảnh có độ sâu trường ảnh mở rộng hoặc ảnh gần như 3D.

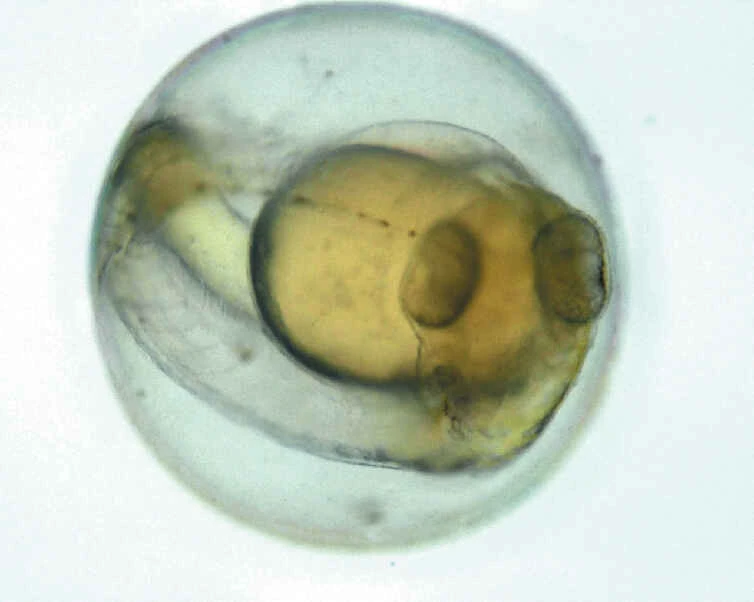

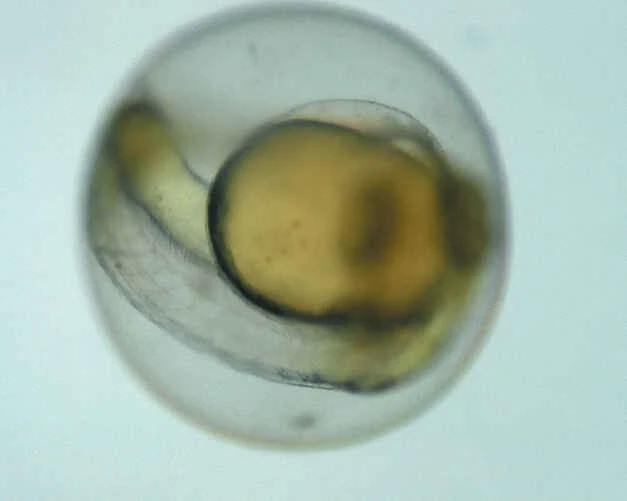

Chọn vùng lấy nét và tạo ra một hình ảnh hoàn toàn sắc nét. Phôi cá ngựa vằn (Sử dụng SHR Plan Apo 2X ở độ phóng đại 3.4X với SMZ25).
Hình ảnh do Tiến sĩ Hisaya Kakinuma cung cấp, Phòng thí nghiệm Điều chỉnh Gen Phát triển, Nhóm Khoa học Não bộ Phát triển, Viện Khoa học Não bộ RIKEN.

Chiếu sáng OCC dễ sử dụng

Đế đèn LED mới với bộ chiếu sáng OCC tích hợp tạo ra lượng nhiệt tối thiểu, tiêu thụ rất ít điện năng và có tuổi thọ cao. Bộ chiếu sáng này có thể tăng cường độ tương phản của các bề mặt không bằng phẳng, chẳng hạn như bề mặt của phôi thai.

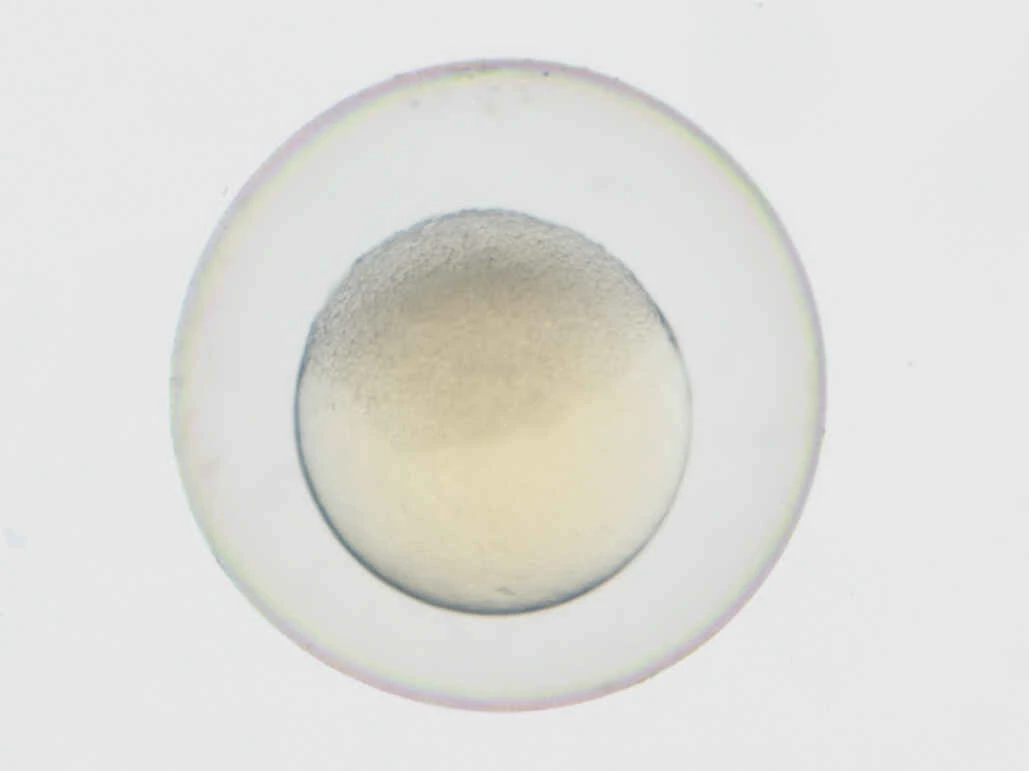

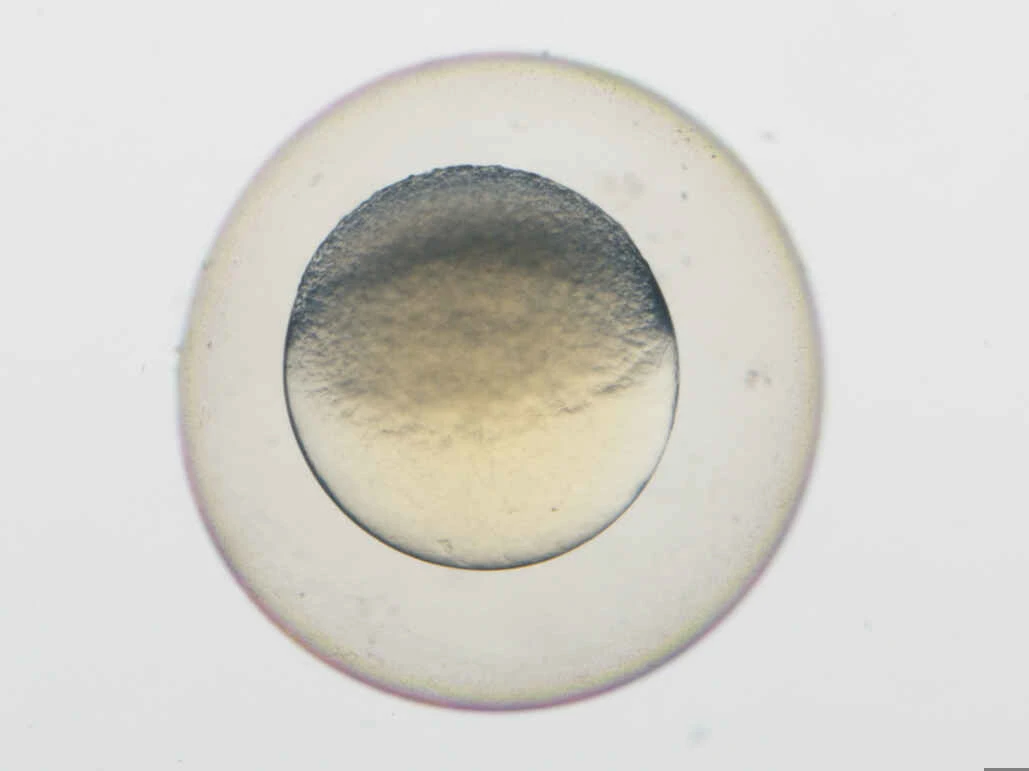

Chiếu sáng truyền qua thông thường (trái) và chiếu sáng OCC (phải)

Phôi cá ngựa vằn (sử dụng SHR Plan Apo 1x ở độ phóng đại 5x với SMZ18) Hình ảnh do Tiến sĩ Junichi Nakai, Viện Khoa học Não bộ Đại học Saitama cung cấp.

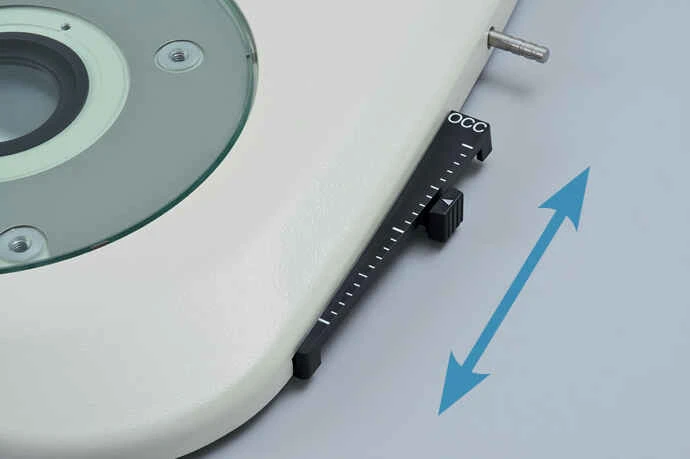

Bộ chiếu sáng OCC có thể được điều khiển bằng cần gạt trượt. Nhờ các vạch chia trên cần gạt trượt, người dùng có thể lưu và tái tạo các mức độ chiếu sáng mong muốn. Ngoài ra, có thể lắp tấm OCC vào bộ phận chiếu sáng từ phía trước và phía sau, cho phép quan sát hình ảnh với hướng bóng khác nhau.

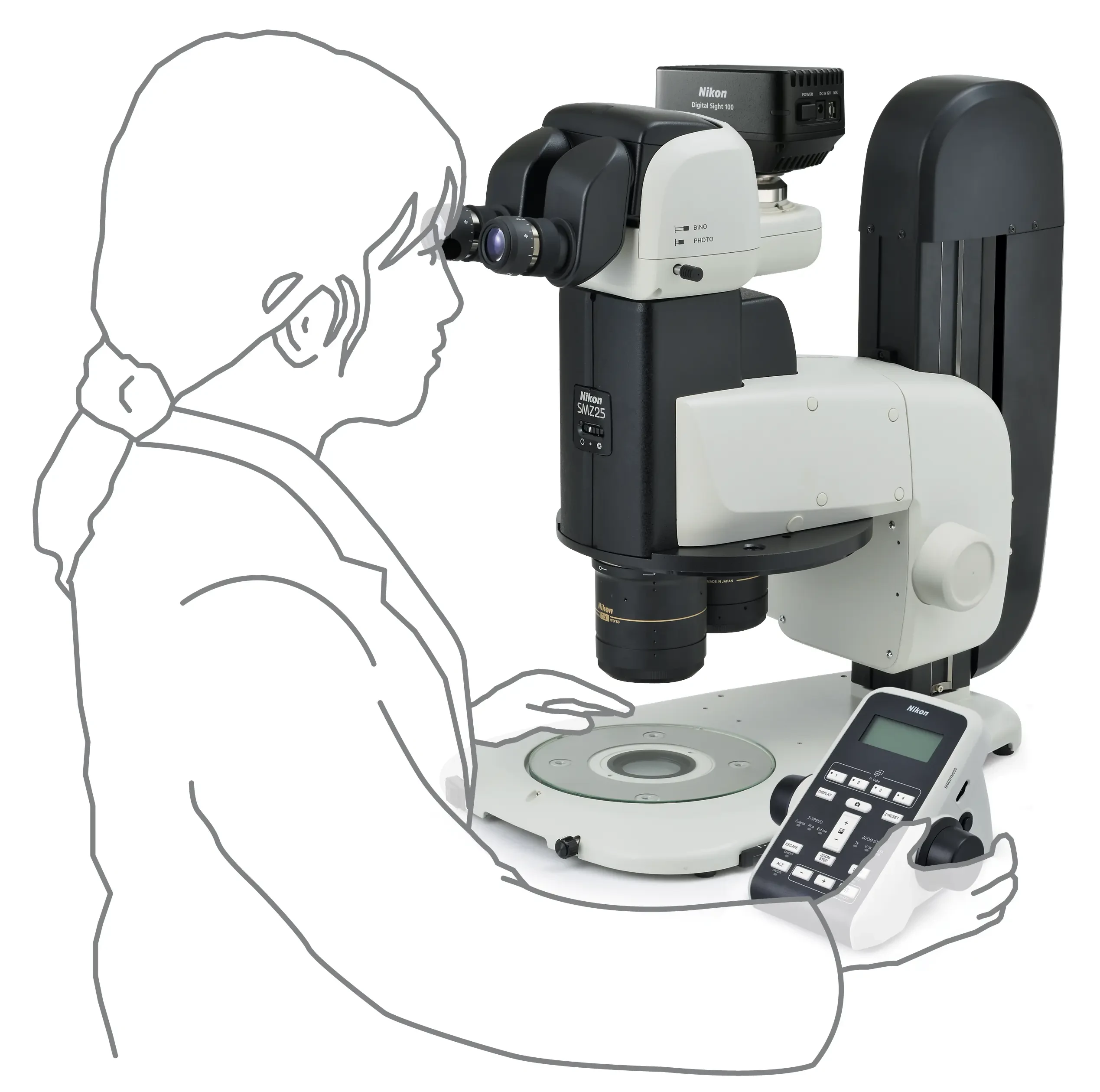

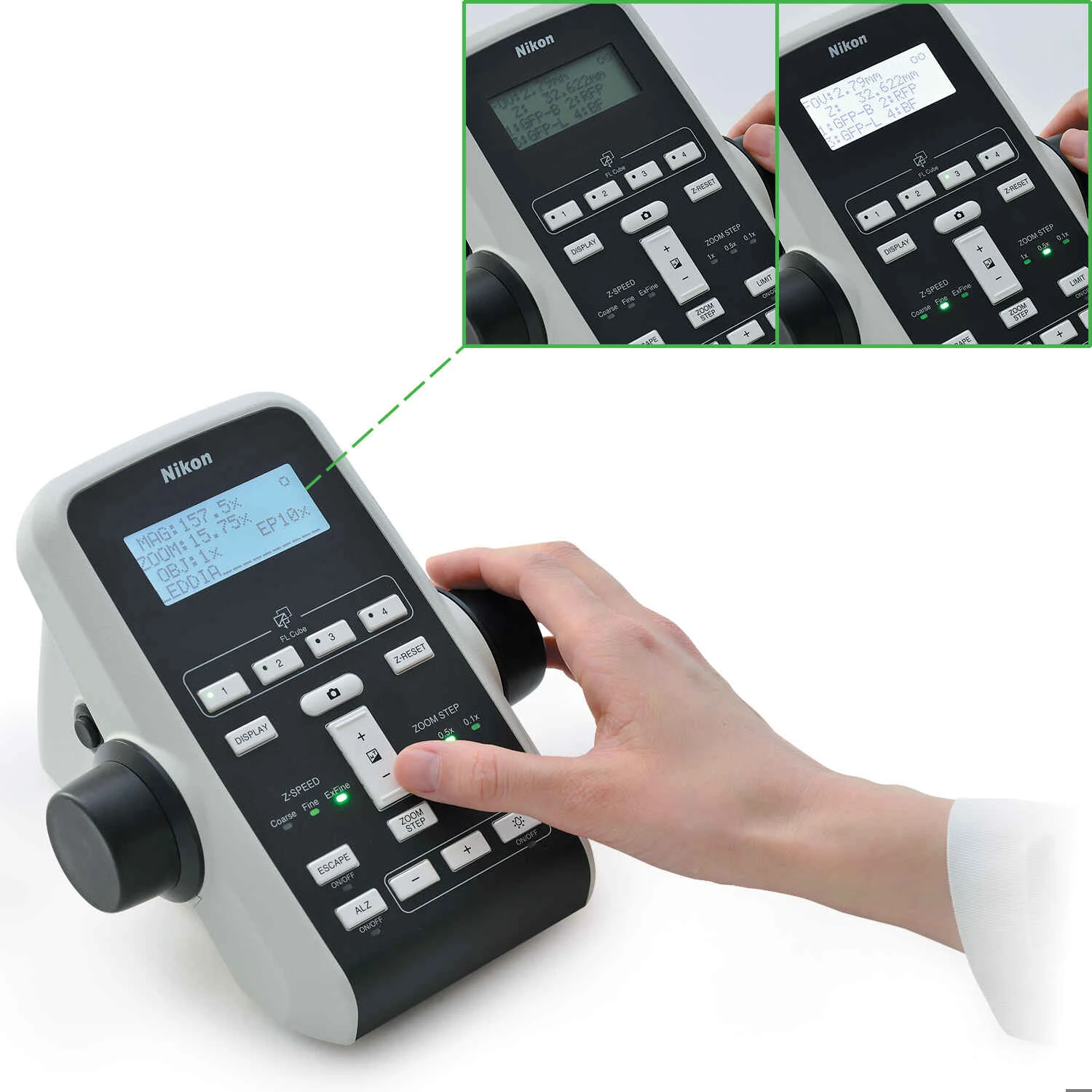

Bộ điều khiển từ xa thân thiện với người dung trên SMZ25

Bộ điều khiển từ xa cung cấp khả năng truy cập dễ dàng vào các điều khiển thu phóng và lấy nét, được thiết kế để sử dụng cho cả người thuận tay phải và tay trái. Bộ điều khiển từ xa tích hợp màn hình LCD với đèn nền có thể điều chỉnh, hiển thị thông tin về hệ số thu phóng, vật kính, khối lọc và độ sáng đường kính đèn LED một cách nhanh chóng.

Bạn đã sẵn sàng nâng cấp năng lực hình ảnh cho phòng Lab của mình?

Đừng để những giới hạn về tiêu cự hay độ nhạy huỳnh quang làm chậm tiến độ nghiên cứu của bạn. Hãy trải nghiệm sức mạnh hiển vi đa tỷ lệ vượt trội từ hệ thống Nikon ECLIPSE SMZ25/SMZ18.

Hãy liên hệ với SISC để nhận tư vấn cấu hình tối ưu: Lựa chọn các loại vật kính và phụ kiện phù hợp nhất với chuyên môn của bạn!
